概览

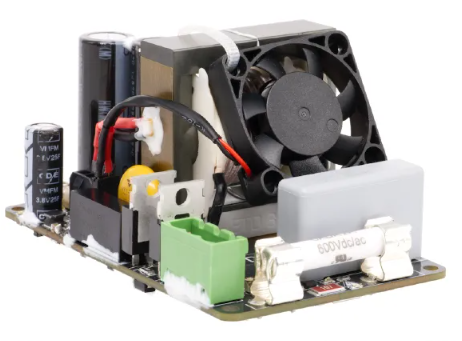

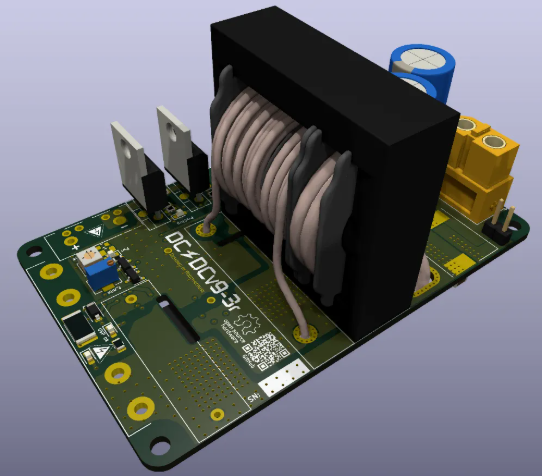

DCDCv9-3 是一款电气隔离型 DC/DC 转换器，设计用于将 200 V 至 600 V 高电压转换为 24 V 低压，最大连续输出功率达 500 W。其重量仅 167 克、尺寸与信用卡相当（85.6 x 54 mm），适用于从高压电池为车载低压系统供电的汽车工业场景。通过 90 kHz 至 200 kHz 动态工作频率 与 谐振 LLC 软开关拓扑 设计，该转换器可在不同负载下实现最高 96.9% 效率，同时满足电磁兼容性（EMI）要求。定制版本支持 12 V 至 48 V 输出调节。

功能与规格

• 输出功率范围

  • 输入电压 400 V–600 V：750 W（60秒峰值）、600 W（180秒峰值）、500 W（连续）

  • 输入电压 200 V：最大 300 W

  • 输入电压 300 V：最大 500 W

• 高效能设计

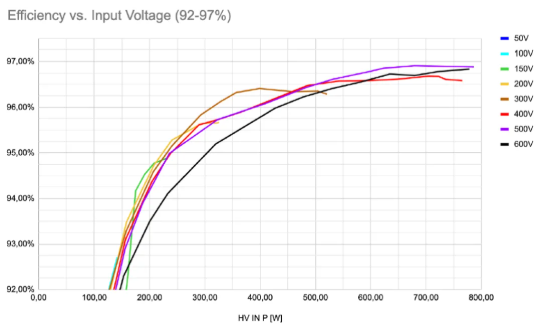

  • 500 V 输入电压、500 W 负载时效率高达 96.9%

  • 采用 NCP4305AMTTWG 有源整流方案

• 多重保护机制

  • 欠压/过压/过流保护

  • 空载功耗低至 7 W–9 W

  • 固态预充电电路集成

• 低功耗与高可靠性

  • 待机漏电流仅 75 nA（600 V 输入）

  • 自充电启动电容与电气隔离使能引脚

  • UCC25600 LLC 控制器（高性价比）

  • UCC21520 栅极驱动芯片（4 A/6 A 驱动能力）

• 机械与安全标准

  • 可选背面连接器（PCB 板载安装）

  • 最小电气间隙 4.5 mm（符合 EV 4.3.6 规范，敷形涂层下 600 V DC 需 ≥4 mm 间距）

  • 通过 FSG-Rules 2025 认证

应用场景

• 400V/600V 电池供电电动汽车的低压系统电源

• CV台式电源（实验室及工业测试场景）

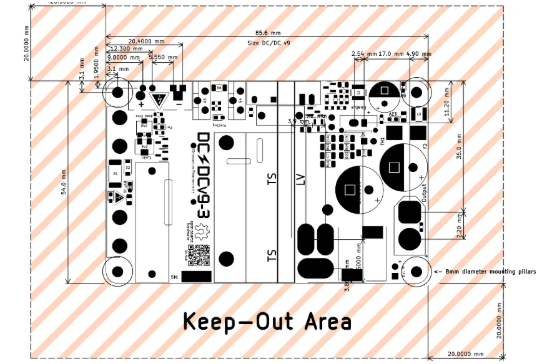

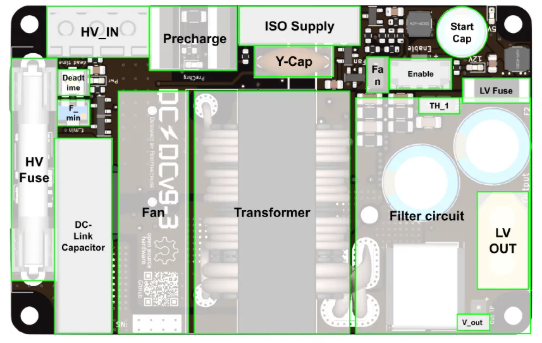

结构安装

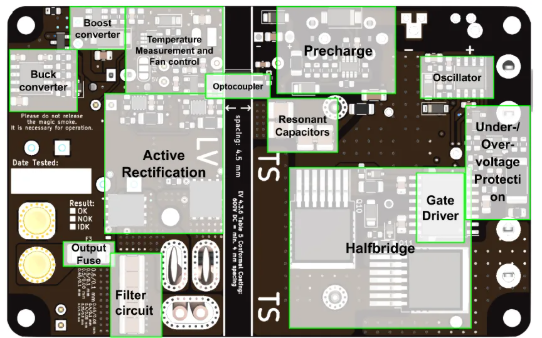

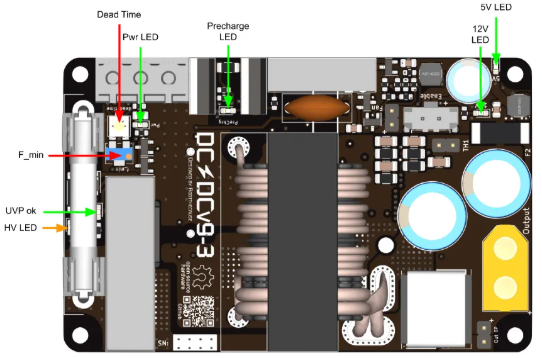

用户界面

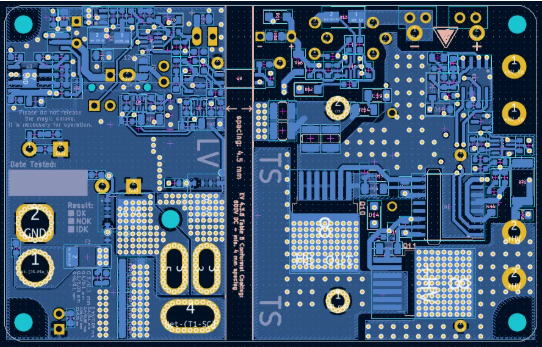

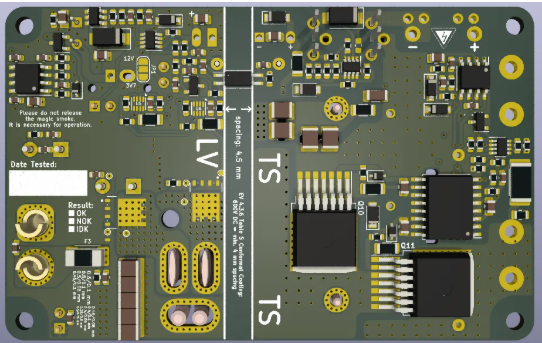

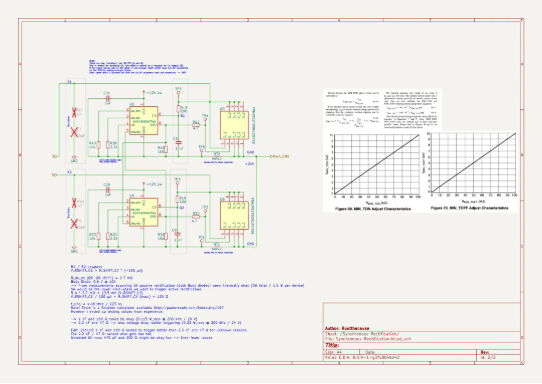

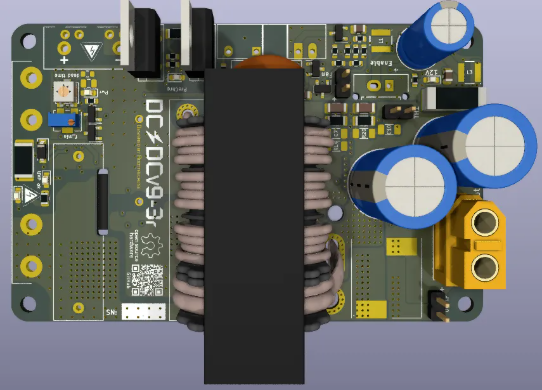

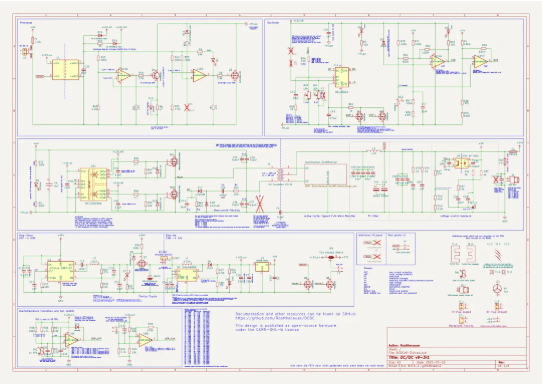

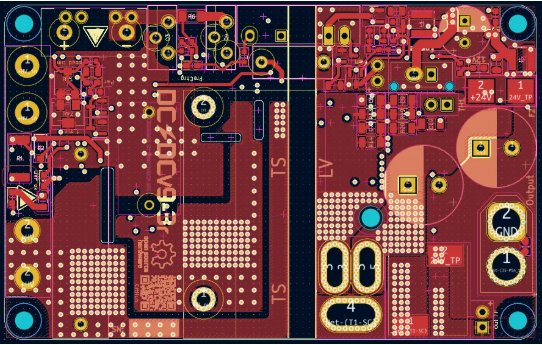

原理图 & PCB

仓库 & 下载

可以在Github中获取开源仓库：
https://github.com/Rootthecause/DCDC
